こんにちは。栃木県宇都宮市・小山市で測量登記業務および不動産鑑定業務を行っております、 くろお測量登記・不動産鑑定事務所の黒尾です。

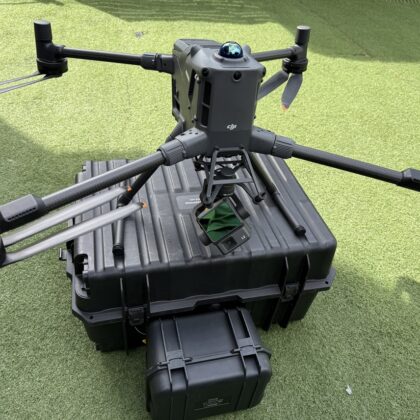

2026年10月、栃木県宇都宮市内において 河川沿いの現況測量 を実施しました。 現場は川沿い特有の緩やかな高低差が続き、 草や低木が点在している状況でしたが、 地形の連続性を正確に把握する必要がある区画 であったため、 Matrice 400 RTK にレーザー測量モジュール Zenmuse L2 を搭載し、 高精度な地形データを取得しました。
■ 測量の目的
- 河川沿いの 微地形の把握（標高・地盤形状）
- 草木が点在する区画の 地盤面の抽出
- 造成計画の初期検討に必要な 地形モデルの整備
- 周辺道路・既存インフラとの 高さ関係の確認

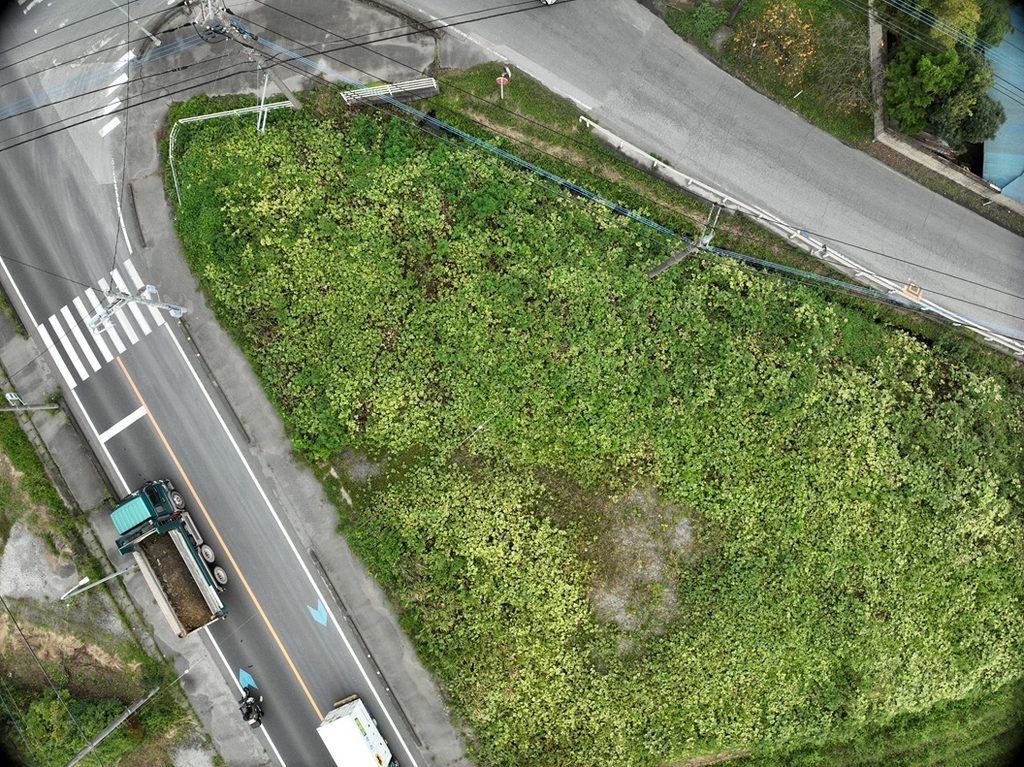

■ 現場状況（川沿い・草木がややあり）
- 河川沿いで緩やかな高低差が連続
- 草や低木が点在し、地上測量では効率が悪い
- 一部区画は視認性が低く、地盤面の取得に工夫が必要
- 航空写真のみでは地表面の抽出が不十分となる可能性
このような条件から、 レーザー測量（L2）の penetration（貫通性）を活かした地盤取得が最適 と判断しました。

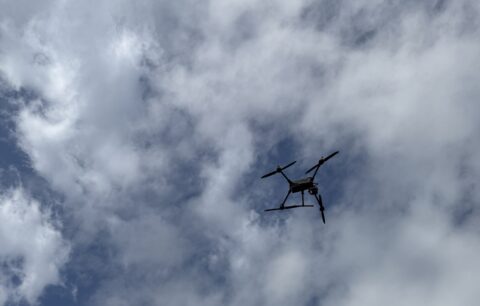

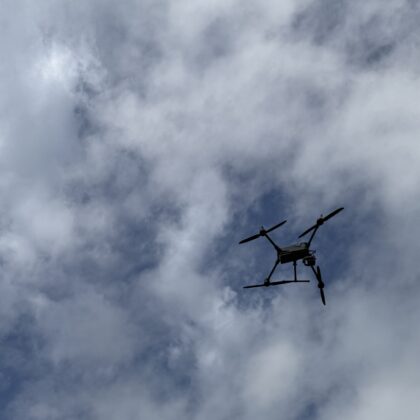

■ レーザー測量の実施条件
今回の現場では、以下の条件でレーザー測量を実施しました。
- 飛行高度：37m
- GSD：1cm
- ドローン移動速度：3m/s（低速）
- サイドラップ：30%
- レーザーリターン：ペンタ（5リターン）
草木が点在する区画では、 ペンタリターンの効果により 植生下の地盤点群が高密度で取得できる ことを確認しました。
河川沿いの微妙な高低差もレーザー点群により明確に抽出され、 造成計画の初期検討に必要な等高線・地形モデルの作成が可能となりました。
■ 基準点測量（ドロガー・スタティック）
地上基準点は、 Drogger（GNSS）によるスタティック測量を2時間×2点で実施 し、 高精度な基準点を設定しました。

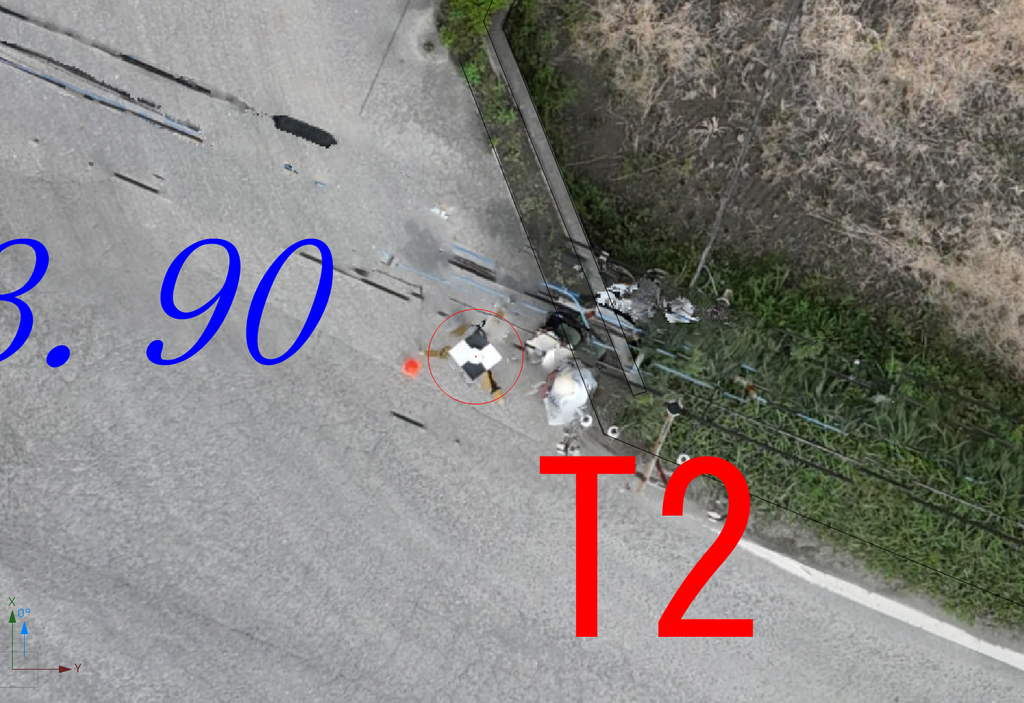

この基準点をもとに作成したオルソ画像では、 航空標識（ターゲット）がドンピシャで一致 し、 後処理の精度検証でも非常に良好な結果が得られました。
■ 取得したデータの活用例
- DEM（数値標高モデル）・等高線の作成
- 河川沿いの微地形の縦断・横断検討
- 造成計画の初期検討資料
- 現況図・地形図の作成（TrendPoint・TrendOne）
草木が点在する現場でも、 レーザー測量により地盤を直接取得できるため、 初期段階の計画検討において非常に有効なデータとなります。
■ まとめ
今回の県央部の事例では、 川沿いで草木が点在する現場 において、 Matrice 400 RTK＋Zenmuse L2 により安全かつ効率的に地盤データを取得することができました。
河川沿いの微地形が明確に抽出できた点は、 レーザー測量の大きな強みであり、 開発計画の初期検討において非常に有効な成果となりました。
■ ご相談・ご依頼
当事務所では、
- ドローン飛行のみ
- 点群・オルソ画像の作成のみ
- TrendPoint・TrendOneでの編集のみ といった部分的なご依頼にも柔軟に対応しております。
測量事業者様・建設会社様・不動産関連事業者様など、 協業いただける事業者の皆さまからのご相談も歓迎しております。 お気軽にお問い合わせください。
